Yataklama Elemanları

ÜRÜN AYRINTILARI

Yataklama elemanları, makine ve hidrolik/pnömatik sistemlerde hareketli parçaların birbirine metal temasını önleyen, sürtünmeyi azaltan ve yükleri taşıyan kritik bileşenlerdir.

Temel Görevleri

Metal Temasını Önleme: Piston ile silindir gövdesi veya mil ile boğaz arasındaki direkt metal-metal temasını engeller.

Yanal Kuvvetleri Karşılama: Sistemde oluşan radyal (yanal) kuvvetleri ve yükleri gövdeye iletir.

Hizalama ve Kılavuzluk: Hareketli parçaların (millerin veya pistonların) ekseninde düzgün ve kaçırımsız bir şekilde çalışmasını sağlar.

Sızdırmazlık Elemanlarını Korumave Destekleme: Sızdırmazlık keçelerinin daha uzun ömürlü ve sağlıklı çalışması için uygun yüzey koşulu oluşturur.

Başlıca Türleri ve Sınıflandırılması

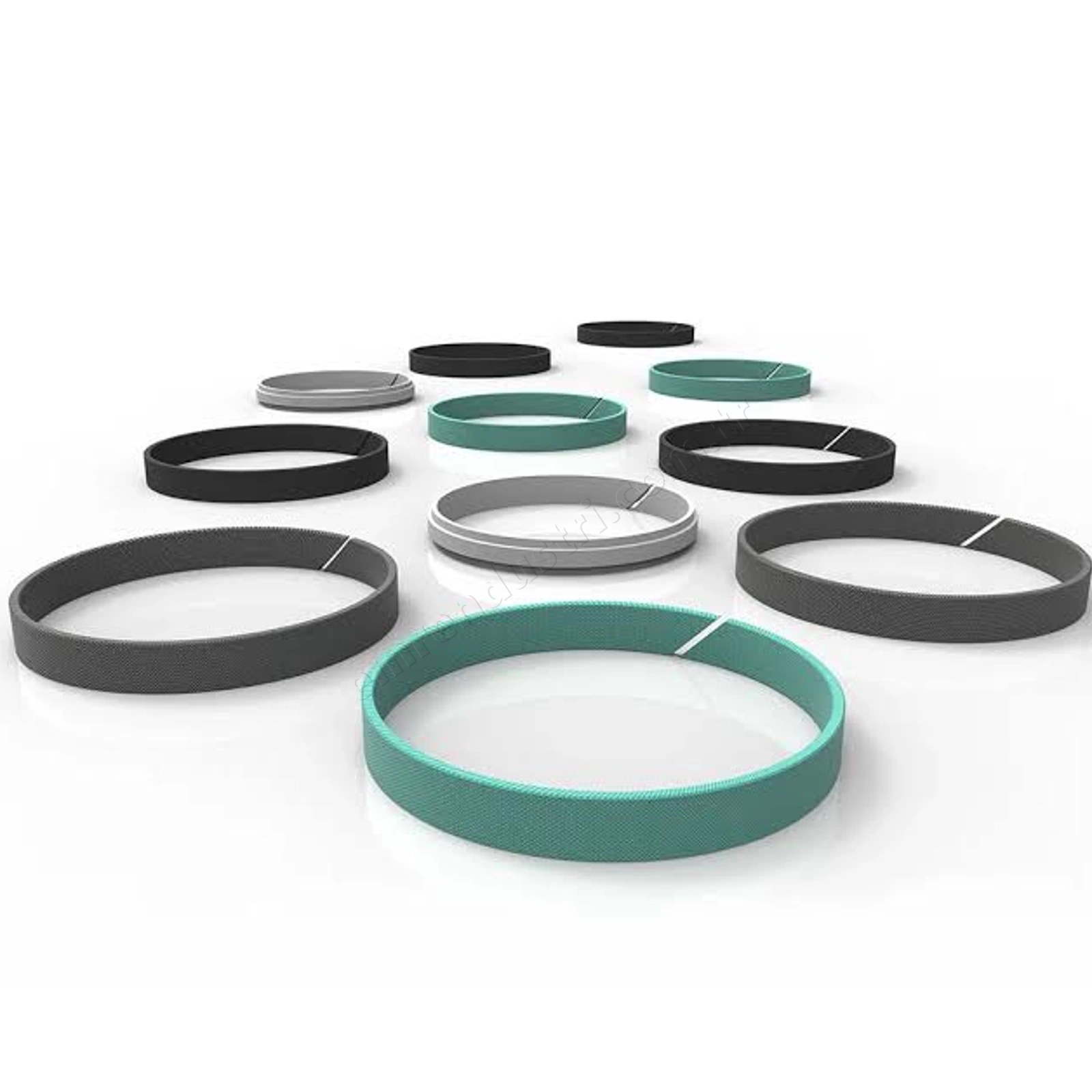

Hidrolik ve Pnömatik Yataklama Elemanları (Yataklama Bantları):

Silindirlerde piston başı veya boğazında kullanılır.

Malzemelerine göre: Bronzlu teflon, karbonlu teflon, polyester resin (cam elyaf katkılı reçineler) ve sertlaştırılmış plastik/sentetik bantlar.

Kastaş gibi üreticilerin kod örnekleri: Piston-boğaz yataklamaları (K689, K73, K75 vb.) ve yataklama bantları (KKBS, KKB, KBT).

Konstrüksiyon Tipine Göre Yataklar:

Kaymalı Yataklar: Yağlama filmi üzerinden sürtünmeli çalışan, genellikle burç şeklinde olan elemanlar.

Yuvarlanmalı Yataklar (Rulmanlar): Bilyalı veya masuralı yapısıyla dönme veya doğrusal hareket sağlayan elemanlar.

Doğrusal (Lineer) Yataklama Rulmanları: U kanal (LFR), V kanal (RV) veya W kanal rulmanlar gibi indüksiyonlu miller üzerinde doğrusal hareket imkanı veren elemanlar. [

Kuvvet Yönüne Göre:

Radyal Yataklar: Merkeze dik gelen (yanal) kuvvetleri karşılayanlar.

Eksenel Yataklar: Mil ekseni doğrultusundaki yükleri taşıyanlar
